超音波画像診断装置 HM70 EVO 高画質を軽快なフットワークで、もっと使いやすく。For Veterinary Use Only

高画質、高機能ながら、
初心者にも使いやすい やさしい操作性を装備。
優れた機動性で多様な検査ニーズに応えます。

多様なニーズに柔軟に応える、超音波画像診断装置HM70 EVO。
そのこだわりは、高画質テクノロジーを結集した
“ハイエンドプラットフォームイメージング ”による
高品質かつ鮮やかな診断画像に現れています。
しかも初心者にもやさしい快適ワークフローの実現で、
診断に役立つ高画質を、リアルタイムに提供。
ポータブルならではの機動性と、高い耐久性により、
ハードな環境での検査ニーズにも柔軟に応えます。

Feature 製品特長

Imaging with exceptional quality

その先の高画質へ。 ハイエンドプラットフォームイメージング技術搭載。
ClearVision、HQ-Vision、S-Harmonic、S-Flowなどからなる
高画質テクノロジー“ハイエンドプラットフォームイメージング ”を搭載。
高解像度な2D モードや鮮明なカラー画像が、先生方の診断を高いレベルでサポートします。

診断に役立つ鮮明画像を提供 ClearVision(クリアビジョン)

ノイズ低減フィルターが輪郭を強調した鮮明な2D画像を生成し、精度の高い診断をサポートします。また、ライブスキャンモードではアプリケーションの最適化により、高いリアルタイム性を可能にします。
*特定のプローブ、モードで使用可能です。詳細は弊社担当にお問合せください。

  •
  • *ClearVision

不鮮明な画像も鮮やかに再現 HQ-Vision(エイチキュービジョン)

ぼやけ気味で不鮮明な画像も、HQ-Visionを適用することで鮮明な画像として再現し、診断の精度を向上させます。
*特定のプローブ、モードで使用可能です。詳細は弊社担当にお問合せください。

  •
  • *HQ-Vision

画像領域全体を均一に描出 S-Harmonic(エス-ハーモニック)

ノイズを減らし、コントラストを高めることで、深度に関係なく画像領域全体を均一な画像として描出します。

  •
  • *S-Harmonic

パワードプラで血流観察 S-Flow(エス-フロー)

パワードプラでは、末梢血管の血流も検出可能。さらに、指向性パワードプラ技術「S-Flow」を採用し、パワードプラの特徴である血流強度と併せて、血流の方向を表示することが可能となりました。
*特定のプローブ、モードで使用可能です。詳細は弊社担当にお問合せください。

  • *S-Flow
  •


Increased Operational Efficiency

高画質を気軽に、誰でも使いやすく。効率的な検査ワークフローをサポートします。
緊急時でも素早く検査がスタートできるよう、ワークフローを効率化。
操作ボタンの配置などにもこだわり、直感的な操作によるスムーズな検査をサポートします。

検査手順の事前登録で検査漏れを予防 EzExam+(イージーイグザム)機能 ※オプション

施設において決められた検査手順を確実に実行できるよう、手順を事前に登録しておけます。
装置の使用者が変わることで検査漏れなどが発生するリスクを回避し、検査を確実に実行可能にします。

簡単操作の、直感的なインターフェース

直感的な操作が可能なボタン配置、そして、ひと目で分かりやすい画面レイアウトにこだわりました。簡単な操作で必要な情報に素早くアクセスできるので、ストレスなく検査できます。

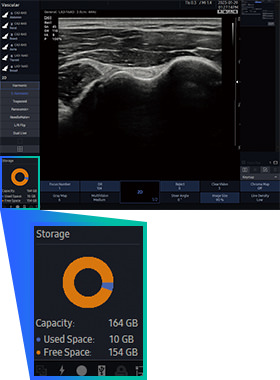

  • 残量がひと目で確認できる、ストレージポップアップアイコン残量がひと目で確認できる、
    ストレージポップアップアイコン
  • 残量がひと目で確認できる、ストレージポップアップアイコン残量がひと目で確認できる、
    ストレージポップアップアイコン
細部も見やすい 画像の全画面表示機能

モニター全体に超音波画像を描出する全画面表示機能をサポート。細かな病変の発見や、穿刺時もより見やすくサポートします。

  • ワイドスクリーン(スキャンレイアウト2)ワイドスクリーン
    (スキャンレイアウト2)
  • 全画面表示全画面表示

緊急時も迅速に検査スタート
QuickExam(クイックイグザム)機能

QuickExam機能により、緊急時に一時的なIDを使用して速やかに検査が開始できます。患者情報は検査後に変更できるので、情報管理の混乱を回避できます。

画像データを直接USBメモリに保存可能
QuickSave(クイックセーブ)機能

画像データを検査中、直接USBメモリに保存できます。検査データの移行、管理を容易にします。

プローブとプリセットの組合せをワンタッチ選択
QuickPreset(クイックプリセット)機能

QuickPrest機能により、ワンタッチでプローブとプリセットの組合せが選択できます。検査のたびにいちいち設定する必要がないので、シンプルかつ効率的な検査が行えます。


Highly Usable Design

耐久性、機動性、柔軟性をコンパクトに凝縮。多様な検査シーンに的確に対応します。

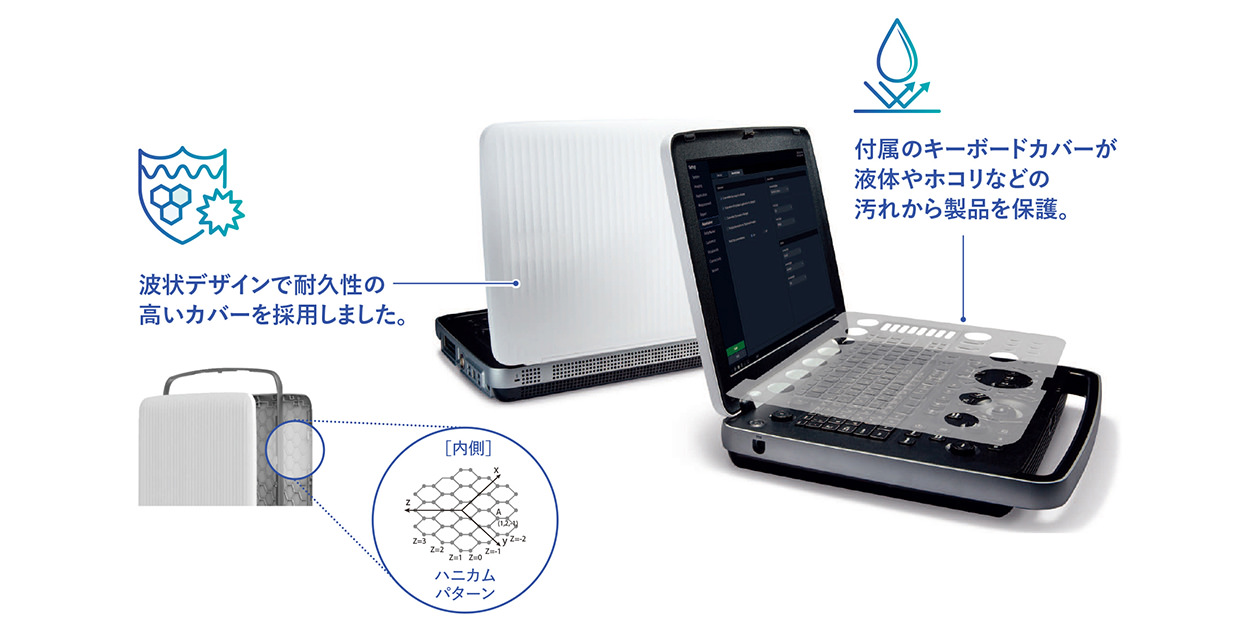

波状デザインの背面パネルに加え、蜂の巣状にデザインされた内部構造など、
あらゆる面から耐久性を強化。安心のポータビリティを実現しています。

耐久性の高い波状デザインのカバーを採用。付属のキーボードカバーが液体やホコリなどの汚れから製品を保護

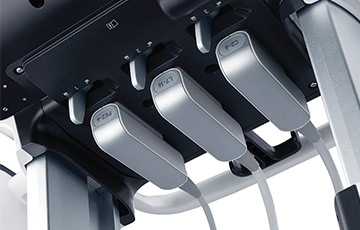

  • 1 最大3つのプローブを接続可能(別売)

    プローブを切り替える時間が短縮できるので、より効率的な診断を可能にします。

  • 2 1回のフル充電で、ほぼ1日使用可能

    外付けのバッテリーパック(別売)を使用することで、最大約7.5時間の連続使用が可能です。院内はもちろん出先などでも、不安なく使用できます。

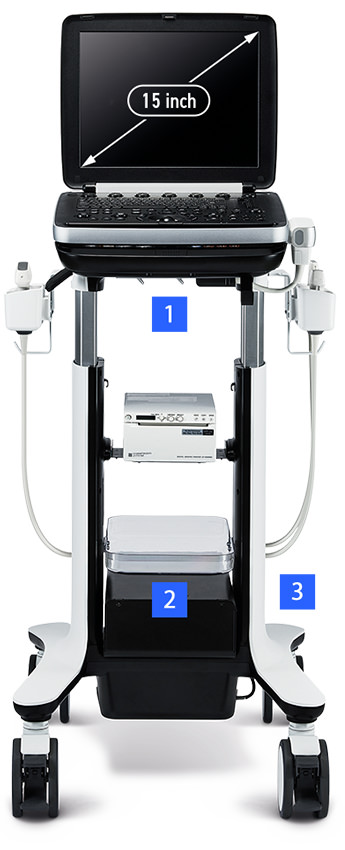

  • 3 専用カートを用意(別売)

    本体の他、プリンター、プローブホルダーなどが装備できる専用カートを用意。据え置き型と同等の使い勝手を可能にします。

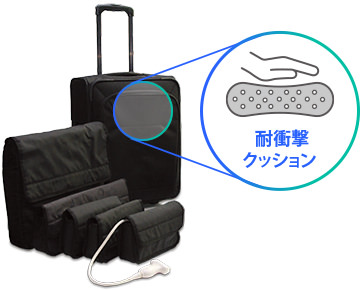

  • 持ち運びに便利なキャリーバッグ(別売)

    院外に持ち出す場合などに便利なキャリーバッグです。耐衝撃クッションでシステムを安全に保護します。


Specification 製品仕様

■ 製品仕様
製品名 超音波画像診断装置 HM70 EVO
一般的名称 超音波画像診断装置
届出番号 5動薬第612号

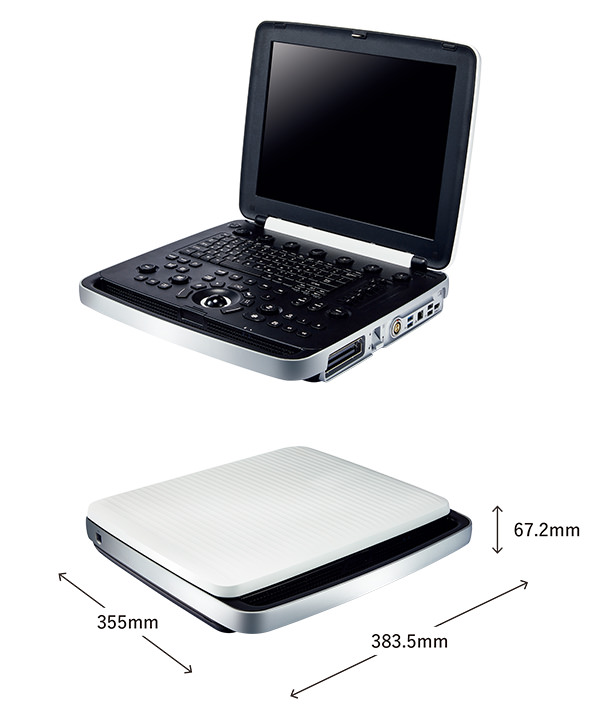

本体サイズ 67.2(H)×383.5(W)×355(D)mm
本体重量 約6.0kg(バッテリー含む)
イメージングモード Bモード、Mモード、
カラードプラモード、
パルスドプラモード、
パワードプラモード、
CWモード(オプション機能)

プローブ

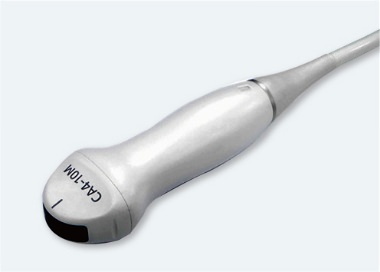

  • マイクロコンベックスプローブ
    CA4-10M-A

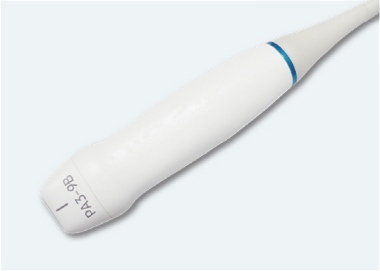

  • セクタプローブ
    PA3-9B-A

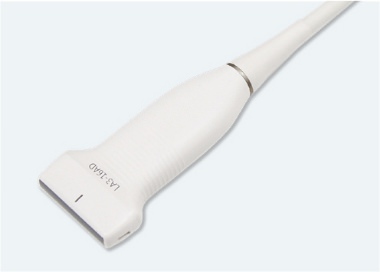

  • リニアプローブ

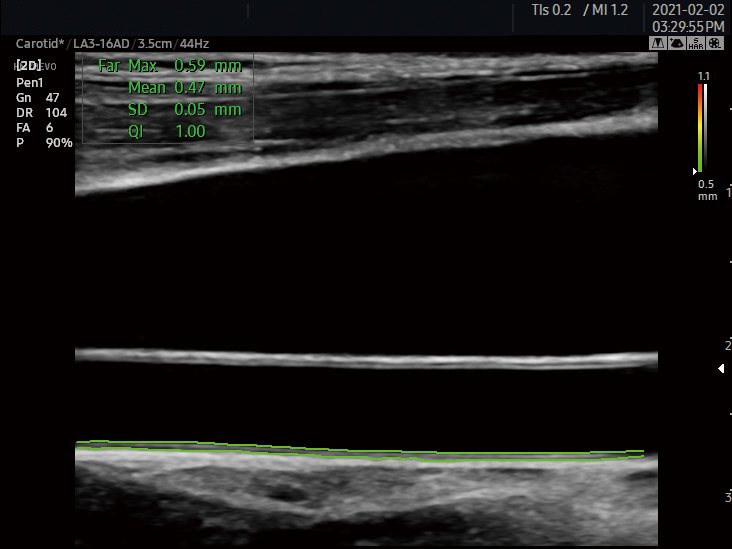

    LA3-16AD-A

コンベックスプローブ

  • CA1-7AD-A
    *シングルクリスタル

  • CA2-8AD-A
セクタプローブ

  • PA1-5A-A
    *シングルクリスタル

  • SP3-8-A

リニアプローブ

  • LA2-9S-A
    *シングルクリスタル

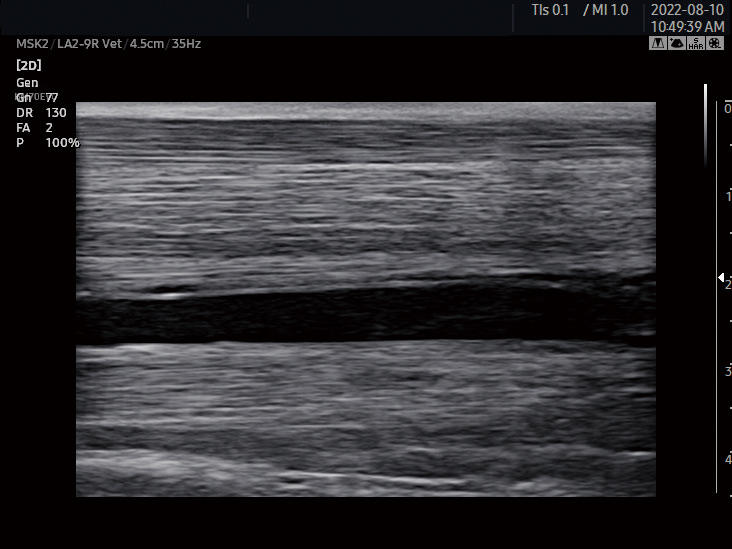

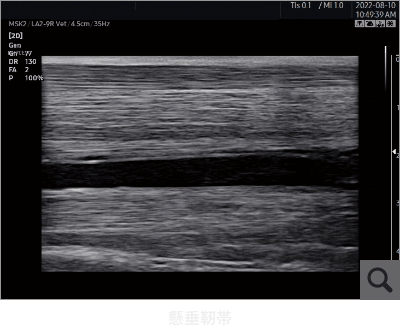

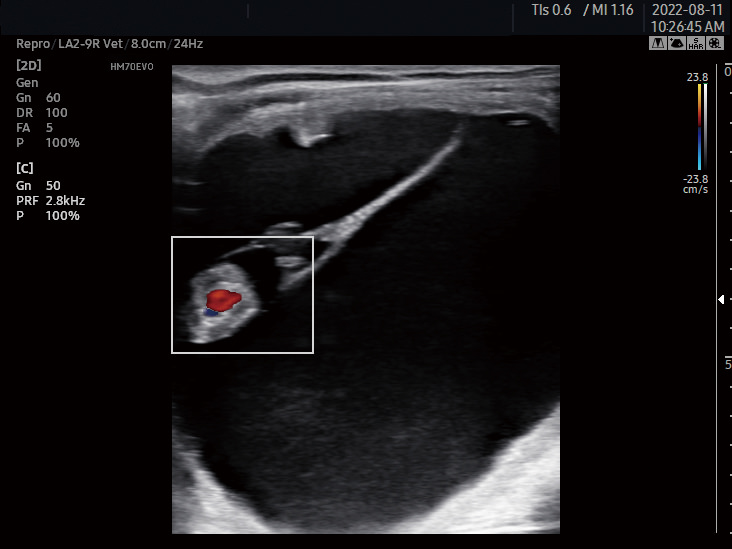

  • LA2-9R Vet
